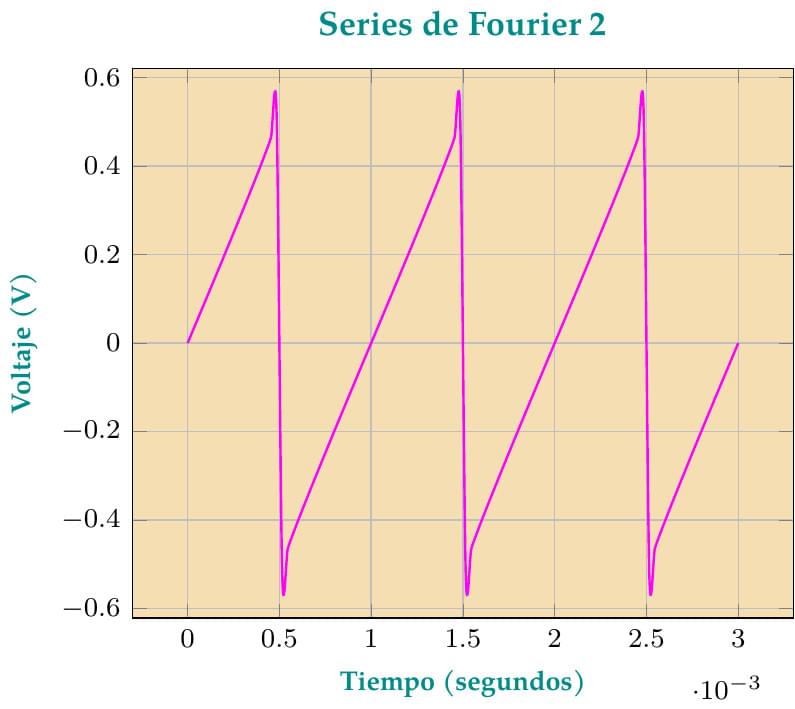

Series de Fourier 2

Forfatter:

Ramón Jaramillo

Sidst opdateret:

5 år siden

Licens:

Creative Commons CC BY 4.0

Resumé:

Este gráfico es una mejora, aprovechando el uso de GNUPLOT, de la primera versión que fue publicada por Overleaf. En este caso, la onda de "diente de sierra" es definida según lo indicado en el texto "Mathematical Handbook of Formulas and Tables" de la serie "Schaum's Outlines", de la editorial McGraw Hill, Quinta Edición, página 145. Para mayor precisión, son sumados los 100 primeros términos de la Serie de Fourier, lo cual no afecta grandemente el tiempo de compilación en los servidores de Overleaf.

Tags:

\begin{now}

Opdag hvorfor 18 millioner mennesker verden rundt stoler på Overleaf med deres arbejde.

Opret gratis konto Udforsk alle abonnementer

\documentclass[svgnames]{standalone}
\usepackage[T1]{fontenc}
\usepackage{pgfplots, tgpagella, verbatim}
\pgfplotsset{compat=newest}

\begin{comment}
Este gráfico es una mejora, aprovechando el uso de GNUPLOT, de la primera versión https://www.overleaf.com/project/5d8e81170a6a87000161e472 que fue publicada por Overleaf. En este caso, la onda de "diente de sierra" es definida según lo indicado en el texto "Mathematical Handbook of Formulas and Tables" de la serie "Schaum's Outlines", de la editorial McGraw Hill, Quinta Edición, página 145. Para mayor precisión, son sumados los 100 primeros términos de la Serie de Fourier, lo cual no afecta grandemente el tiempo de compilación en los servidores de Overleaf.
\end{comment}
\begin{document}
\begin{tikzpicture}
	\begin{axis}[
	axis background/.style={fill=Wheat}, % Color de fondo de los ejes
	every tick label/.append style={font=\footnotesize},
    grid=both,
    title= \textbf{\color{DarkCyan}Series de Fourier 2},
    xlabel=\textbf{\color{DarkCyan}\footnotesize Tiempo (segundos)},
    ylabel=\textbf{\color{DarkCyan}\footnotesize Voltaje (V)}
    ]
    \addplot[Fuchsia, line width=0.25mm, smooth] gnuplot [raw gnuplot]{
    set xr [0:3e-3];
    f(n, x) = (-1)^(n+1) * sin(x*2*pi*1000*n)/(n*pi);
    plot sum [n=1:100] f(n, x)
    };
    \end{axis}
\end{tikzpicture}
\end{document}
